سوئیچ POE چیست

در ابتدا در مورد اینکه سوئیچ POE چیست و چگونه عمل می کند صحبت کنیم

و در ادامه درباره اینکه چگونه اتصال دستگاه هایی که با این تکولوژی سازگار نیستند توضیح دهیم

و در ادامه در مورد مزیتهای این تکنولوژی و انواع استانداردهای آن صحبت کنیم.

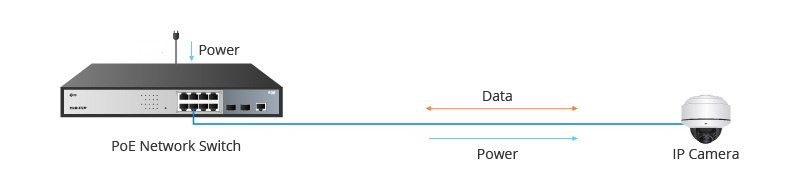

POE یا Power over Ethernet تکنولوژی هست که به کابل های شبکه اجازه می دهد که برق را حمل کند.

به عنوان مثال برای راه اندازی یک دستگاه و اتصال آن به شبکه نیاز به دو کابله " اتصال شبکه" و "اتصال برق" دارد .

ولی با تکنولوژی POE برای اتصال دستگاها به شبکه دیگر نیاز به دو کابل نیست و انتقال داده و برق توسط یک کابل انجام می شود.

سازگاری تکنولوژی POE و سوئیچ های POE با دیگر دستگاه ها در شبکه

در صورت عدم سازگاری دستگاها و تجهیزات شبکه با تکنولوژی POE باید از POE اینجکتور ( POE Injector) و POE اسپلیتر (POE Splitter) استفاده کرد.

POE Injector : اینجکتورهای POE دارای دو پورت شبکه و یک پورت برق هست .

که برای اتصال دستگاه سازگار با تکنولوژی POE به سوئیچ Non-POE استفاده می شود .

به این صورت که یک پورت LAN به دستگاهی که قابلیت  POE دارد

و پورت LAN دیگر به سوئیچ Non-POE و پورت برق برای اتصال آداپتور برق استفاده می شود .

POE Splitter : اسپلیترهای POE دقیقا برعکس POE اینجکتور عمل می کند.

در واقع برق و داده ای که روی کابل منتقل می شود را از هم جدا می کند .

و برای اتصال دستگاهایی که با سوئیچ POE سازگاری ندارد مورد استفاده قرار می گیرد.

تکنولوژی POE توانایی ارسال اطلاعات با سرعت 10/100/1000Mbps و

تامین برق 15.45w و 30w و 60w و حتی تا 90w را دارند .

و از کابل های Cat5  و Cat6 تا فاصله 100 متر ساپورت می کند .

Power  budget  : مقدار کل نیرویی که دستگاه میتواند از طریق کابل اترنت ارسال کند را Power  budget  گویند .

در هنگام خرید سوئیچ POE باید حداکثر power budget  را در نظر گرفت تا مشخص شود

سوئیچ توانایی پشتیبانی برق دستگاه های متصل به هر پورت از سوئیچ را دارد یا خیر .

مزیت هایه POE

صرفه جویی در هزینه و زمان

به دلیل اینکه هم برق و هم  داده ها توسط یک کابل به دستگاه ها منتقل می شود .

عملا زمان و هزینه برای کابل کشی برق و نصب زیر ساخت های برقی برای دستگاه ها حذف می شود

که با عث صرفه جویی در هزینه و زمان می شود .

از طرفی تجهیزاتی که با POE سازگار نیستند

با هزینه کم و استفاده از انژکتورها و اسپیلیترها , می توان برق این دستگا ها و تجهیزات را تامین کرد .

انعطاف پذیری

دستگاه ها بدون اتصال به پریز برق مثل دوربین های مدار بسته تحت شبکه و روترهای  وایرلس (acces point) و تلفن های تحت شبکه( voip ) می توانند

در هر جایی قرار بگیرند و به راحتی جابجا شوند .

دستگاه POE به صورت Plug and Play عمل می کند , در واقع با اتصال شروع به کار کردن می کند

و نیاز به تنظیمات و کانفیگ خاصی ندارد . در نتیجه بدون نگرانی و به راحتی می توان دستگاه POE جابجا کرد

و به راحتی میتوان دستگاه های جدید به زیر ساخت شبکه اضافه کرد .

قابلیت اطمینان

برق تمام دستگاهای متصل به سوئیچ POE از  سوئیچ POE تامین و کنترل و پشتیبانی می شود

و دیگر نگرانی نسبت به قطع ناگهانی و یا ریست شدن وغیره فعال شدن دستگاه های داخل شبکه وجود نخواهد داشت.

از مزیتهای دیگر که باعث می شود سوئیچ های POE قابل اطمینان تر شوند .

اتصال آن به UPS (برق اضطراری ) در هنگام قطعی برق است .

مقیاس پذیری

وجود برق در شبکه به این معنی است که توزیع و نصب شبکه ساده و موثر است .

ایمنی

POE  به صورت هوشمند عمل می کند و از تجهیزات در برابر نصب نادرست و اضافه بار و نوسانات برق محافظت می کند .

و به دلیل ولتاژ پایین و کمی که در کابل ها وجود دارد خطر برق گرفتگی وجود ندارد و راهکار ایمنی است .

محدودیت هایی که می توان در این تکنولوژی به آن اشاره کرد

سوئیچ های POE می تواند سیگنال ها را تا 100m منتقل کند . این محدودیت به خاطر محدودیت قدرت (برق) نیست.

بله به خاطراستانداردهای کابل کشی Ethernet است که این محدودیت با استفاده از توسعه دهنده های سوئیچ POE بر طرف می شود

و می توان این فاصله را تا 1200 متر (4000 feet) رساند.

عدم سازگاری سوئیچ های POE با دستگاه های ناسازگار با تکنولوژی POE .

با استفاده از POE Spliter  (اسپیلیتر POE ) بر سره راه دستگاهایه غیره سازگار با تکنولوژی POE ,

نگرانی نسبت به استفاده از این دستگاها در شبکه وجود نخواهید داشت.

بایدبه این نکته توجه کرد که Power Budget و ماکسیکوم قدرتی ( برق ) که سوئیچ  POE بر روی هر پورت منتقل می کند

توانایی تامین برق دستگاهی که به سوئیچ متصل است را دارد یا خیر.

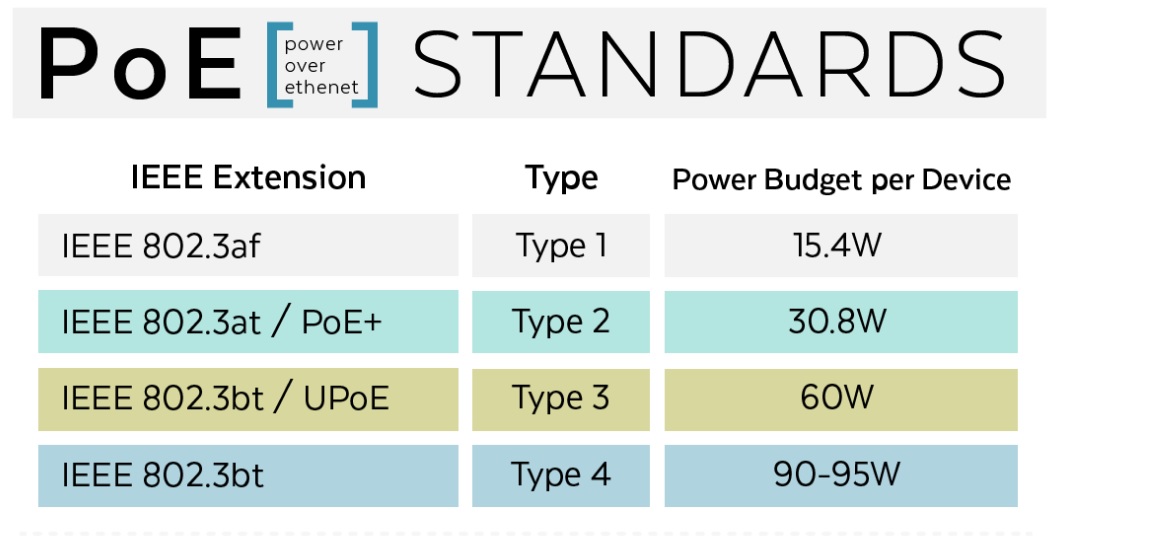

انواع استانداردهای POE

تکنولوژِی POE بر اساس استاندارد جهانی IEEE 802 عمل می کند.

که انواع آن را با پسوند های “af” , “at” یا PoE+ , “bt” یا “UPoE” نشان می دهند.

که خلاصه ای از 4 نوع استاندارد در جدول زیر میتوانید مشاهده کنید.

(+Power over Ethernet Plus (PoE استانداردی است که در سال 2009 معرفی شد .

که با عنوان IEEE 802.3at  شناخته شده .سوئیچ POE+ توانایی رساندن برق 30W را به دستگاهای متصل به شبکه را دارد.

دلیل ایجاد نوع چهارم از استاندارد های POE تاکید بر برق 90w و Power Budget بالاتر در سوئیچ های POE  است که

در سیستم های روشنایی ( POE lightin system ) و سایر فناوری های هوشمند مورد نیاز است و با حرکت بیشتر مشاغل به سمته فناوری های هوشمند ,

استفاده از  PD های هوشمند به صورت خودکار  و اتوماسیون افزایش می یابد در نتیجه به نیروی برق ببشتری نیاز است .

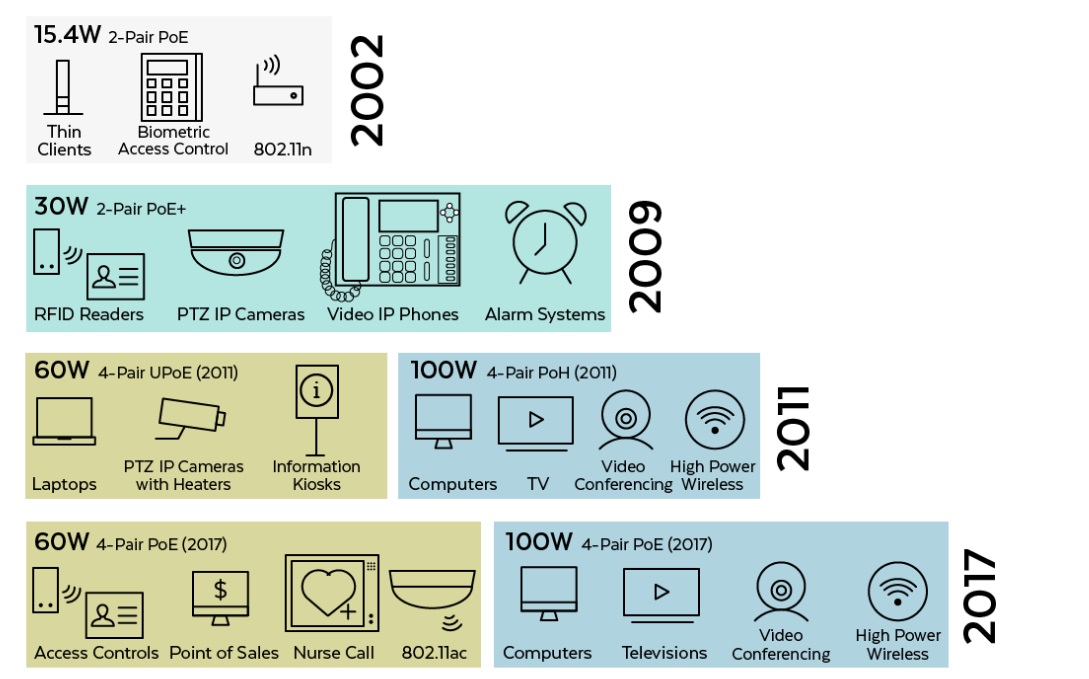

عمده دستگاه هایی که با سوئیچ POE  سازگارند و برای انتقال داده و قدرت(برق) از این تکنولوژی استفاده می کنند ,

دستگاه های هستند که از فناوری های هوشمند استفاده می کنند . دستگاه هایی که در در اینترنت اشیاء (  IoT )  از آنها استفاده می شود .

مانند دوربین های تحت شبکه(IP Camera) , تلفن های تحت شبکه(Voip)  ,

مودم های وایرلس و روترهای وایرلس (acces point) , ساعت های هوشمند  ,

روترها , سیستم های روشنایی هوشمند (LED Lighting Systems ) ,

Security Access Controls , PoS Kiosks , Industrial Controls , IP/Pan-Tilt-Zoom Cameras , Digital Signage
